反轉數位引腳包裝器類別更多...

#include <InvertGeneralPin.h>

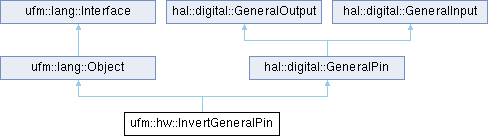

類別ufm::hw::InvertGeneralPin的繼承圖:

公開方法(Public Methods)
	InvertGeneralPin (hal::digital::GeneralPin &generalPin)
	建構一個新的反轉數位引腳物件

virtual	~InvertGeneralPin (void) override
	解構物件

virtual GeneralPin::Mode	getPinMode (void) override
	取得引腳目前的工作模式

virtual GeneralPin::Mode	setPinMode (GeneralPin::Mode mode) override
	設定引腳的工作模式

virtual bool	getDir (void) override
	取得引腳的方向

virtual hal::digital::GeneralPin &	setDir (bool dir) override
	設定引腳的方向

virtual hal::digital::GeneralPin &	setInput (void) override
	將引腳模式設定為輸入模式

virtual hal::digital::GeneralPin &	setOutput (void) override
	將引腳模式設定為輸出模式

virtual hal::digital::GeneralOutput &	setHigh (void) override
	設定輸出為高電平（實際輸出低電平）

virtual hal::digital::GeneralOutput &	setLow (void) override
	設定輸出為低電平（實際輸出高電平）

virtual hal::digital::GeneralOutput &	setToggle (void) override
	設定引腳輸出反向電平

virtual hal::digital::GeneralOutput &	setValue (bool level) override
	設定引腳輸出電平（反轉後輸出）

virtual bool	getValue (void) override
	讀取反轉後的引腳輸入電平

公開方法(Public Methods) 繼承自 ufm::lang::Object
void *	operator new (size_t n)
	使用運算子 new 分配記憶體

void *	operator new (size_t n, void *p)
	在指定記憶體上調用運算子 new

virtual ufm::lang::Object &	getObject (void) override
	取得對應的 Object 物件

void	delay (int milliseconds) const
	延遲指定的毫秒數進行執行緒等待

bool	equals (Object *object) const
	判斷與另一物件是否為相同參照（指標型態比較）

bool	equals (Object &object) const
	判斷與另一物件是否為相同參照（參照型態比較）

void	wait (void) const
	使當前線程等待直到被通知

bool	wait (int timeout) const
	等待通知或超時

bool	yield (void) const
	讓執行緒讓渡控制權給同優先權的下一個執行緒

int	lock (void) const
	核心鎖定，鎖定期間禁止線程切換

int	unlock (void) const
	核心解鎖

ufm::sys::Thread *	currentThread (void) const
	取得當前執行緒指標

virtual int	hashcode (void) const
	返回對象的哈希碼值。支持這種方法是為了散列表，如HashMap提供的那樣。

公開方法(Public Methods) 繼承自 ufm::lang::Interface
virtual	~Interface (void)=default
	虛擬析構函式

公開方法(Public Methods) 繼承自 hal::digital::GeneralPin
virtual GeneralPin::Mode	setPinMode (GeneralPin::Mode mode) override
	設定引腳的工作模式。

額外的繼承成員
公開型態繼承自 hal::digital::GeneralPin
enum struct	Mode : uint8 { NOT_SUPPORT , FLOAT , PUSH_PULL , PULL_UP , PULL_DOWN , OPEN_DRAIN , OPEN_DRAIN_PULL_UP }
	GPIO引腳電氣特性模式。更多...

詳細描述

反轉數位引腳包裝器類別

這個類別提供了一個包裝器，用於反轉底層 GeneralPin 的所有數位信號操作。當進行輸出操作時，會將邏輯電平進行反轉後再傳送到底層引腳；當進行輸入操作時，會將底層引腳的讀取值進行反轉後回傳。

主要用於處理反邏輯的硬體設計，例如：

低電平觸發的 LED（寫入 true 時 LED 亮起，實際輸出低電平）
反邏輯的按鈕或開關
需要反轉信號的硬體電路

建構子與解構子說明文件

◆ InvertGeneralPin()

ufm::hw::InvertGeneralPin::InvertGeneralPin ( hal::digital::GeneralPin & generalPin )

建構一個新的反轉數位引腳物件

使用提供的 GeneralPin 介面建構一個反轉包裝器。建構後的物件會將所有數位邏輯操作進行反轉處理。

參數

generalPin 要包裝的底層數位引腳介面參考

註: 傳入的 generalPin 參考必須在此物件的生命週期內保持有效; 引腳的模式設定和方向設定不會被反轉，只有邏輯電平會被反轉

◆ ~InvertGeneralPin()

virtual ufm::hw::InvertGeneralPin::~InvertGeneralPin ( void )

overridevirtual

解構物件

清理物件資源並進行必要的解構操作。不會影響底層的 GeneralPin 物件。

函式成員說明文件

◆ getDir()

virtual bool ufm::hw::InvertGeneralPin::getDir ( void )

overridevirtual

取得引腳的方向

此方法直接回傳底層引腳的方向設定，方向設定不會被反轉。用以確認該引腳是處於輸出或輸入模式。

傳回值: true 當前設定為輸出模式; false 當前設定為輸入模式

實作 hal::digital::GeneralPin.

◆ getPinMode()

virtual GeneralPin::Mode ufm::hw::InvertGeneralPin::getPinMode ( void )

overridevirtual

取得引腳目前的工作模式

此方法直接回傳底層引腳的工作模式，模式設定不會被反轉。可用於檢查或在切換模式前確認目前狀態。

傳回值: hal::digital::GeneralPin::Mode 目前的引腳工作模式

Mode::PUSH_PULL 推挽輸出模式
Mode::PULL_UP 引腳上拉模式
Mode::PULL_DOWN 引腳下拉模式
Mode::OPEN_DRAIN 開漏模式

實作 hal::digital::GeneralPin.

◆ getValue()

virtual bool ufm::hw::InvertGeneralPin::getValue ( void )

overridevirtual

讀取反轉後的引腳輸入電平

讀取底層引腳的電平狀態並進行邏輯反轉。當底層硬體輸入為高電平時回傳邏輯低電平，當底層硬體輸入為低電平時回傳邏輯高電平。

這個方法覆寫了 hal::digital::GeneralInput 介面的 getValue 方法，提供反轉邏輯的實作。適用於反邏輯的按鈕、開關或感測器。

傳回值: true 底層硬體輸入為低電平（反轉後的邏輯高電平）; false 底層硬體輸入為高電平（反轉後的邏輯低電平）

註: 此方法是執行緒安全的，前提是底層的 GeneralPin 實作也是執行緒安全的; 硬體電平與邏輯電平相反

實作 hal::digital::GeneralInput.

◆ setDir()

virtual hal::digital::GeneralPin & ufm::hw::InvertGeneralPin::setDir ( bool dir )

overridevirtual

設定引腳的方向

根據傳入的參數，直接設定底層引腳為輸出或輸入。方向設定不會被反轉，此方法可動態調整引腳方向。

參數

dir	設定方向：true 為輸出，false 為輸入

傳回值: hal::digital::GeneralPin& 回傳自身參考，支援鏈式呼叫

實作 hal::digital::GeneralPin.

◆ setHigh()

virtual hal::digital::GeneralOutput & ufm::hw::InvertGeneralPin::setHigh ( void )

overridevirtual

設定輸出為高電平（實際輸出低電平）

將 GPIO 引腳輸出設為邏輯高電平，但由於反轉邏輯，實際硬體引腳會輸出低電平。適用於低電平觸發的設備。

傳回值: hal::digital::GeneralOutput& 回傳自身參考，支援鏈式呼叫

註: 邏輯高電平 -> 實際硬體低電平

實作 hal::digital::GeneralOutput.

◆ setInput()

virtual hal::digital::GeneralPin & ufm::hw::InvertGeneralPin::setInput ( void )

overridevirtual

將引腳模式設定為輸入模式

此方法相當於執行 setDir(false) 操作，方便使用者直觀地將引腳設定為輸入模式。方向設定不會被反轉。

傳回值: hal::digital::GeneralPin& 回傳自身參考，支援鏈式呼叫

實作 hal::digital::GeneralPin.

◆ setLow()

virtual hal::digital::GeneralOutput & ufm::hw::InvertGeneralPin::setLow ( void )

overridevirtual

設定輸出為低電平（實際輸出高電平）

將 GPIO 引腳輸出設為邏輯低電平，但由於反轉邏輯，實際硬體引腳會輸出高電平。

傳回值: hal::digital::GeneralOutput& 回傳自身參考，支援鏈式呼叫

註: 邏輯低電平 -> 實際硬體高電平

實作 hal::digital::GeneralOutput.

◆ setOutput()

virtual hal::digital::GeneralPin & ufm::hw::InvertGeneralPin::setOutput ( void )

overridevirtual

將引腳模式設定為輸出模式

此方法相當於執行 setDir(true) 操作，方便使用者直觀地將引腳設定為輸出模式。方向設定不會被反轉。

傳回值: hal::digital::GeneralPin& 回傳自身參考，支援鏈式呼叫

實作 hal::digital::GeneralPin.

◆ setPinMode()

virtual GeneralPin::Mode ufm::hw::InvertGeneralPin::setPinMode ( GeneralPin::Mode mode )

overridevirtual

設定引腳的工作模式

此方法直接設定底層引腳的工作模式，模式設定不會被反轉。使用者可根據硬體需求設定合適的模式。

參數

mode	指定的工作模式，選項如下：

Mode::PUSH_PULL 推挽輸出模式
Mode::PULL_UP 引腳上拉模式
Mode::PULL_DOWN 引腳下拉模式
Mode::OPEN_DRAIN 開漏模式

傳回值: hal::digital::GeneralPin::Mode 設定成功後的工作模式

◆ setToggle()

virtual hal::digital::GeneralOutput & ufm::hw::InvertGeneralPin::setToggle ( void )

overridevirtual

設定引腳輸出反向電平

將當前邏輯輸出電平反轉：邏輯高電平變邏輯低電平，邏輯低電平變邏輯高電平。實際硬體電平也會相應變化（由於雙重反轉）。

傳回值: hal::digital::GeneralOutput& 回傳自身參考，支援鏈式呼叫

註: 此操作會讀取當前硬體狀態並進行反轉

實作 hal::digital::GeneralOutput.

◆ setValue()

virtual hal::digital::GeneralOutput & ufm::hw::InvertGeneralPin::setValue ( bool level )

overridevirtual

設定引腳輸出電平（反轉後輸出）

根據輸入的邏輯電平設定輸出，但實際硬體電平會被反轉。

參數

level 邏輯電平：true 為邏輯高電平（實際輸出低電平）， false 為邏輯低電平（實際輸出高電平）

傳回值: hal::digital::GeneralOutput& 回傳自身參考，支援鏈式呼叫

註: 邏輯電平與實際硬體電平相反

實作 hal::digital::GeneralOutput.

此類別(class) 文件是由下列檔案中產生:

InvertGeneralPin.h
