MCXA153 核心邊緣觸發器類別更多...

#include <CoreEdgeTrigger.h>

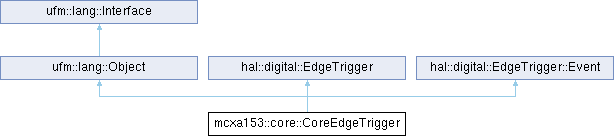

類別mcxa153::core::CoreEdgeTrigger的繼承圖:

公開方法(Public Methods)
	CoreEdgeTrigger (core::CoreEdgeTriggerPort &port, int channel)
	建構邊緣觸發器物件

virtual	~CoreEdgeTrigger (void) override
	解構邊緣觸發器物件

virtual bool	setMode (hal::digital::EdgeTrigger::Mode mode) override
	設定邊緣觸發模式

virtual void	setEvent (hal::digital::EdgeTrigger::Event *event) override
	設定邊緣觸發事件處理器

virtual int	read (void) override
	讀取觸發計數值

virtual void	onEdgeRise (void) override
	上升緣觸發事件處理方法

virtual void	onEdgeFall (void) override
	下降緣觸發事件處理方法

公開方法(Public Methods) 繼承自 ufm::lang::Object
void *	operator new (size_t n)
	使用運算子 new 分配記憶體

void *	operator new (size_t n, void *p)
	在指定記憶體上調用運算子 new

virtual ufm::lang::Object &	getObject (void) override
	取得對應的 Object 物件

void	delay (int milliseconds) const
	延遲指定的毫秒數進行執行緒等待

bool	equals (Object *object) const
	判斷與另一物件是否為相同參照（指標型態比較）

bool	equals (Object &object) const
	判斷與另一物件是否為相同參照（參照型態比較）

void	wait (void) const
	使當前線程等待直到被通知

bool	wait (int timeout) const
	等待通知或超時

bool	yield (void) const
	讓執行緒讓渡控制權給同優先權的下一個執行緒

int	lock (void) const
	核心鎖定，鎖定期間禁止線程切換

int	unlock (void) const
	核心解鎖

ufm::sys::Thread *	currentThread (void) const
	取得當前執行緒指標

virtual int	hashcode (void) const
	返回對象的哈希碼值。支持這種方法是為了散列表，如HashMap提供的那樣。

公開方法(Public Methods) 繼承自 ufm::lang::Interface
virtual	~Interface (void)=default
	虛擬析構函式

額外的繼承成員
公開型態繼承自 hal::digital::EdgeTrigger
enum struct	Mode : uint8 { NONE , RISING , FALLING , EITHER }
	GPIO邊緣觸發模式。更多...

詳細描述

MCXA153 核心邊緣觸發器類別

提供 MCXA153 微控制器的邊緣觸發檢測功能，能夠監測數位訊號的上升沿和下降沿變化，並自動觸發相應的處理事件。

主要功能：

上升沿/下降沿/雙邊沿檢測
自動事件回呼處理
觸發計數統計
可程式化觸發模式設定

應用場景：

外部中斷處理
脈衝訊號計數
編碼器訊號解碼
事件驅動的控制系統

註: 實現了邊緣觸發介面和事件處理介面

參閱: CoreEdgeTriggerPort

建構子與解構子說明文件

◆ CoreEdgeTrigger()

mcxa153::core::CoreEdgeTrigger::CoreEdgeTrigger	(	core::CoreEdgeTriggerPort &	port,
		int	channel )

建構邊緣觸發器物件

初始化邊緣觸發器，綁定到指定的觸發埠和通道。建構時會重設觸發計數器並設定預設狀態。

參數

port	邊緣觸發埠物件參考，提供硬體控制功能
channel	觸發器通道編號，指定要使用的硬體通道

註: 通道編號必須在埠支援的範圍內，否則會導致未定義行為

參閱: CoreEdgeTriggerPort

◆ ~CoreEdgeTrigger()

virtual mcxa153::core::CoreEdgeTrigger::~CoreEdgeTrigger ( void )

overridevirtual

解構邊緣觸發器物件

停止觸發檢測功能並釋放相關資源。確保硬體觸發器正確停用，避免意外的中斷觸發。

函式成員說明文件

◆ onEdgeFall()

virtual void mcxa153::core::CoreEdgeTrigger::onEdgeFall ( void )

overridevirtual

下降緣觸發事件處理方法

當硬體偵測到下降緣觸發條件(1→0跳變)時，將自動呼叫此方法執行對應的處理邏輯。此方法在中斷服務程序中執行，應保持簡潔快速。

註: 實作時應避免阻塞操作和長時間計算

警告: 在中斷內容中執行，需注意執行緒安全

實作 hal::digital::EdgeTrigger::Event.

◆ onEdgeRise()

virtual void mcxa153::core::CoreEdgeTrigger::onEdgeRise ( void )

overridevirtual

上升緣觸發事件處理方法

當硬體偵測到上升緣觸發條件(0→1跳變)時，將自動呼叫此方法執行對應的處理邏輯。此方法在中斷服務程序中執行，應保持簡潔快速。

註: 實作時應避免阻塞操作和長時間計算

警告: 在中斷內容中執行，需注意執行緒安全

實作 hal::digital::EdgeTrigger::Event.

◆ read()

virtual int mcxa153::core::CoreEdgeTrigger::read ( void )

overridevirtual

讀取觸發計數值

取得目前的邊緣觸發計數值。此計數值會在每次檢測到設定的邊緣條件時遞增。

傳回值

int 觸發計數值

0: 初始狀態或已重設
>0: 檢測到的觸發次數

註: 計數值可能會溢位，建議定期讀取和重設

參閱: vCount

實作 hal::digital::EdgeTrigger.

◆ setEvent()

virtual void mcxa153::core::CoreEdgeTrigger::setEvent ( hal::digital::EdgeTrigger::Event * event )

overridevirtual

設定邊緣觸發事件處理器

綁定事件處理物件，當邊緣觸發條件滿足時會自動回調。可設定為nullptr來取消事件處理。

參數

event

事件處理器指標

有效物件指標: 啟用事件回調
nullptr: 停用事件回調

註: 事件處理器必須實作EdgeTrigger::Event介面

參閱: hal::digital::EdgeTrigger::Event

實作 hal::digital::EdgeTrigger.

◆ setMode()

virtual bool mcxa153::core::CoreEdgeTrigger::setMode ( hal::digital::EdgeTrigger::Mode mode )

overridevirtual

設定邊緣觸發模式

配置觸發器的檢測模式，可設定為上升緣、下降緣或雙緣觸發。模式變更會即時生效，但可能會清除未處理的觸發事件。

參數

mode	觸發模式設定值 RISE: 上升緣觸發模式，檢測0→1跳變 FALL: 下降緣觸發模式，檢測1→0跳變 BOTH: 雙緣觸發模式，檢測所有跳變

傳回值

bool 設定是否成功
