ufm::hw::InvertGeneralOutput 類別 參考文件

反轉數位輸出包裝器類別 更多...

#include <InvertGeneralOutput.h>

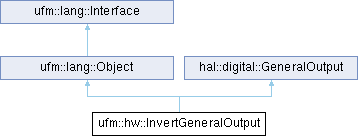

類別ufm::hw::InvertGeneralOutput的繼承圖:

公開方法(Public Methods)
	InvertGeneralOutput (hal::digital::GeneralOutput &generalOutput)
	建構一個新的反轉數位輸出物件
virtual	~InvertGeneralOutput (void) override
	解構物件
virtual hal::digital::GeneralOutput &	setHigh (void) override
	設定輸出為高電平（實際輸出低電平）
virtual hal::digital::GeneralOutput &	setLow (void) override
	設定輸出為低電平（實際輸出高電平）
virtual hal::digital::GeneralOutput &	setToggle (void) override
	設定引腳輸出反向電平
virtual hal::digital::GeneralOutput &	setValue (bool level) override
	設定引腳輸出電平（反轉後輸出）
公開方法(Public Methods) 繼承自 ufm::lang::Object
void *	operator new (size_t n)
	使用運算子 new 分配記憶體
void *	operator new (size_t n, void *p)
	在指定記憶體上調用運算子 new
virtual ufm::lang::Object &	getObject (void) override
	取得對應的 Object 物件
void	delay (int milliseconds) const
	延遲指定的毫秒數進行執行緒等待
bool	equals (Object *object) const
	判斷與另一物件是否為相同參照（指標型態比較）
bool	equals (Object &object) const
	判斷與另一物件是否為相同參照（參照型態比較）
void	wait (void) const
	使當前線程等待直到被通知
bool	wait (int timeout) const
	等待通知或超時
bool	yield (void) const
	讓執行緒讓渡控制權給同優先權的下一個執行緒
int	lock (void) const
	核心鎖定，鎖定期間禁止線程切換
int	unlock (void) const
	核心解鎖
ufm::sys::Thread *	currentThread (void) const
	取得當前執行緒指標
virtual int	hashcode (void) const
	返回對象的哈希碼值。支持這種方法是為了散列表，如HashMap提供的那樣。
公開方法(Public Methods) 繼承自 ufm::lang::Interface
virtual	~Interface (void)=default
	虛擬析構函式

詳細描述

反轉數位輸出包裝器類別

這個類別提供了一個包裝器，用於反轉底層 GeneralOutput 的所有輸出操作。 當進行輸出操作時，會將邏輯電平進行反轉後再傳送到底層輸出引腳。

主要用於處理反邏輯的硬體設計，例如：

• 低電平觸發的 LED（調用 setHigh() 時 LED 亮起，實際輸出低電平）
• 反邏輯的繼電器控制
• 需要反轉信號的輸出設備

註

此類別只處理輸出操作，不包含輸入功能

建構子與解構子說明文件

InvertGeneralOutput()

ufm::hw::InvertGeneralOutput::InvertGeneralOutput

(

hal::digital::GeneralOutput &

generalOutput

)

建構一個新的反轉數位輸出物件

使用提供的 GeneralOutput 介面建構一個反轉包裝器。 建構後的物件會將所有輸出操作進行反轉處理。

參數

generalOutput

要包裝的底層數位輸出介面參考

註

傳入的 generalOutput 參考必須在此物件的生命週期內保持有效

所有輸出的邏輯電平都會被反轉

~InvertGeneralOutput()

virtual ufm::hw::InvertGeneralOutput::~InvertGeneralOutput ( void )

overridevirtual

解構物件

清理物件資源並進行必要的解構操作。 不會影響底層的 GeneralOutput 物件。

函式成員說明文件

setHigh()

virtual hal::digital::GeneralOutput & ufm::hw::InvertGeneralOutput::setHigh ( void )

overridevirtual

設定輸出為高電平（實際輸出低電平）

將 GPIO 引腳輸出設為邏輯高電平，但由於反轉邏輯， 實際硬體引腳會輸出低電平。適用於低電平觸發的設備。

傳回值

hal::digital::GeneralOutput& 回傳自身參考，支援鏈式呼叫

註

邏輯高電平 -> 實際硬體低電平

實作 hal::digital::GeneralOutput.

setLow()

virtual hal::digital::GeneralOutput & ufm::hw::InvertGeneralOutput::setLow ( void )

overridevirtual

設定輸出為低電平（實際輸出高電平）

將 GPIO 引腳輸出設為邏輯低電平，但由於反轉邏輯， 實際硬體引腳會輸出高電平。

傳回值

hal::digital::GeneralOutput& 回傳自身參考，支援鏈式呼叫

註

邏輯低電平 -> 實際硬體高電平

實作 hal::digital::GeneralOutput.

setToggle()

virtual hal::digital::GeneralOutput & ufm::hw::InvertGeneralOutput::setToggle ( void )

overridevirtual

設定引腳輸出反向電平

讀取當前底層硬體的輸出狀態並進行反轉。由於此類別本身就會反轉邏輯， 這個操作會讀取底層硬體狀態、反轉後再設定，形成雙重反轉的效果。

傳回值

hal::digital::GeneralOutput& 回傳自身參考，支援鏈式呼叫

註

此操作會讀取當前底層硬體狀態並進行反轉設定

由於雙重反轉，最終硬體狀態會與原狀態相反

實作 hal::digital::GeneralOutput.

setValue()

virtual hal::digital::GeneralOutput & ufm::hw::InvertGeneralOutput::setValue ( bool level )

overridevirtual

設定引腳輸出電平（反轉後輸出）

根據輸入的邏輯電平設定輸出，但實際硬體電平會被反轉。 這是最基本的輸出設定方法，其他方法最終都會調用此方法。

參數

level

邏輯電平：true 為邏輯高電平（實際輸出低電平）， false 為邏輯低電平（實際輸出高電平）

傳回值

hal::digital::GeneralOutput& 回傳自身參考，支援鏈式呼叫

註

邏輯電平與實際硬體電平相反

此方法是其他設定方法的基礎實作

實作 hal::digital::GeneralOutput.

---

此類別(class) 文件是由下列檔案中產生:

• InvertGeneralOutput.h
